MessageSujet: Chauffe bougie fait maison    Chauffe bougie fait maison  EmptyLun 14 Mai 2012 - 17:15

Salut voici un tuto trouvez sur un site que je trouve pas mal et qui peut servir a plus d'un !

Vous en avez assez de tomber en panne avec votre soquet enerver , voici une solution économique pour avoir une batterie de grande capacité.

Il faut savoir qu’évidemment c'est possible avec tout les formats d'accus, j'ai prit des accus de type lr14 mais avec des lr6, le résultat sera le même. Par contre, évitez la disparité entre les accus. ( il faut prendre la même marque et la même capacité)

J'ai prit 5 accus de 2400mah qui trainait dans un placard. Vous pouvez toujours choisir le nombre de batterie afin de déterminer la capacité global. Arrangez vous pour que votre batterie rentre dans la poche quand même.
Chauffe bougie fait maison  Snc00010

Tout d'abord, poncez les extrémités des accus. Comme celle de gauche, ce qui va permettre plus tard a l’étain d’adhérer.
Chauffe bougie fait maison  Snc00011

Ensuite, déposez y un peu d’étain
Chauffe bougie fait maison  Snc00013

Utilisez une règle pour aligner les accus puis utilisez de la colle chaude pour les assembler. Etape qui rend les choses plus simple pour la suite mais pas obligatoire.
Chauffe bougie fait maison  Snc00014
Chauffe bougie fait maison  Snc00015

Soudez les accus ensemble en parallèle, a l'aide d'un fil étamé.
Chauffe bougie fait maison  Snc00016

Ensuite soudez des cosses sur le + et le - du premier accus.
Chauffe bougie fait maison  Snc00017
Chauffe bougie fait maison  Snc00018

Utilisez du chaterton pour isoler le tout ou bien de la gaine thermo. Et voila une batterie 1.2V 12A.
Chauffe bougie fait maison  Snc00019

Pour connaitre la capacité total de votre batterie, il suffit de calculer la somme de la capacité d'un accu et du nombre d'accus utilisés.
Ex: j'utilise 5 accus de 2400mah; 5x2400= 12000 mah
Pour la charge, je vous conseil une charge de 1/8 de la capacité totale: 12000/8= 1500mah ou 1,5A
Libre a vous de charger a 12A (pour mon exemple), techniquement faisable mais néfastes a la durée de vie des accus NiCd-NiMh.

Bien sur, il vous faudra un soquet de ce type ...
Chauffe bougie fait maison  1_mth%202503%20Glow%20starter%20looking%20socket

... mais c'est pas difficile a reproduire avec son chauffe bougie d'origine.

Édit: Suite et fin du tuto pour la partie chauffe bougie.

Voici donc un chauffe bougie tout a fait standard, le démontage devrait être similaire pour le votre.
Chauffe bougie fait maison  Snc00020

Il suffit de dévisser la tige du corps contenant l'accu. Vous devriez obtenir ceci.
Chauffe bougie fait maison  Snc00021

Dénudez une paire de fils.
Chauffe bougie fait maison  Snc00022

Percez un trou au plus juste au dessus du bouchon pour y passer le câble.
Chauffe bougie fait maison  Snc00023

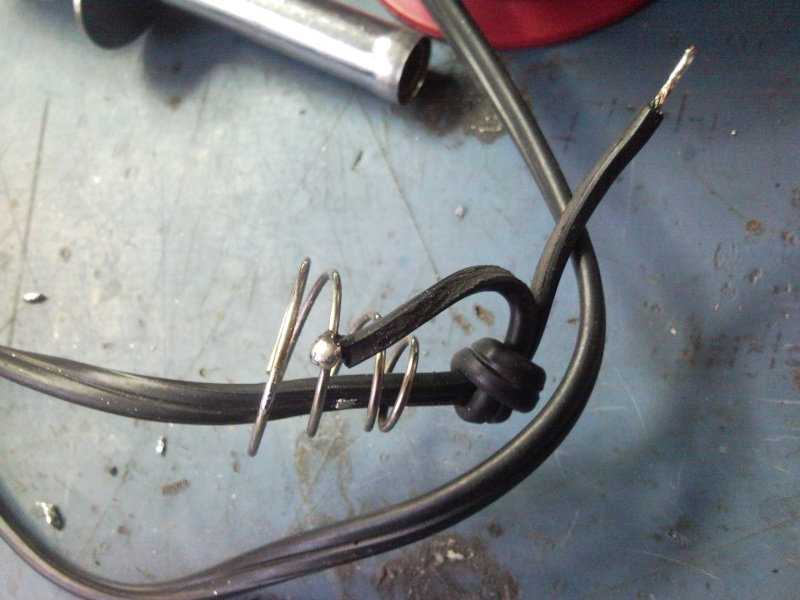

Retirer le ressort qui se trouve dans le bouchon et soudez y l'un des deux fils en ayant prit soin de faire un nœud auparavant.
Chauffe bougie fait maison  Snc00024

Dessoudez les embouts qui se trouvent aux extrémités de la partie intérieure de la tige.
Chauffe bougie fait maison  Snc00025

Soudez le second fils avec l'embout qui se trouvait a l’intérieur du corps.
Chauffe bougie fait maison  Image_preview

Remettez le plastique d'isolation, le ressort puis le second plastique.
Chauffe bougie fait maison  Snc00027

Comprimez le ressort et soudez le second embout.
Chauffe bougie fait maison  Snc00028

Revissez le tout, vous avez terminé. J'ai mit des cosses pour relier a la batterie, plus pratique que les pinces croco.
Chauffe bougie fait maison  Snc00029


_________________
Chauffe bougie fait maison  Signature
Revenir en haut Aller en bas
http://www.corserenov.fr
francoismarie
Président
Président
avatar

Messages : 302
Date d'inscription : 15/01/2010
Age : 41
Localisation : Corté

Chauffe bougie fait maison  Empty
MessageSujet: Re: Chauffe bougie fait maison    Chauffe bougie fait maison  EmptyMar 15 Mai 2012 - 8:23

Salut,

beau tutto,bravo!


FM.
